表面贴装元器件：片式滤波器

SMT片式滤波器

目前,常见的片式滤波器主要有片式抗电磁干扰滤波器(片式抗EMI滤波器)、片式LC滤波器和片式表面波滤波器(警惕滤波器)3种。

片式抗电磁干扰滤波器可滤除信号中的电磁干扰(EMI)。它主要用于抑制同步信号中的高次谐波噪声,防止数字电路信号失真。片式抗EMI滤波器主要由矩形铁氧体磁珠和片式电容器组合而成,经与内、外金属端子的连接,做成T形耦合,外用环氧树脂封装。片式抗EM滤波器的厚度只有1.8mm,适合高密度组装。

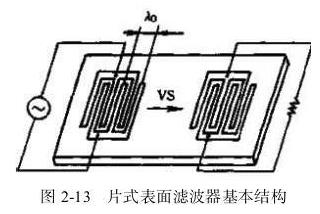

片式表面波滤波器是利用表面弹性波进行滤波的带通滤波器。其压电体材料有LiNb03、LiTa03等单晶、氧化锌薄膜和陶瓷材料,主要用于要求高的场合。由于表面滤波器具有集中带通滤波性能,其电路无需调整,组成元件数量少,并可采用光刻技术同时进行多元件(电极)的制作,故适合批量生产。片式表面滤波器的外形比插孔组装的要小得多,并可在10MHz~5GHz范围内使用。片式表面滤波器的外形如图2-13所示。
